Рис.
9. Подвесной фарфоровый изолятор ПФ70-В,
ПФ160-А,
ПФ210-А.
Рис. 10. Подвесной стеклянный изолятор ПС70-Д, ПС120-А, ПС160-Б, ПС300-Б.
Подвесные изоляторы
Подвесные
изоляторы
обеспечивают нежесткую связь проводов с
опорами на линиях электропередачи высокого
напряжения. Тарельчатый подвесной изолятор
(рис. 9, 10) состоит из фарфоровой или
стеклянной детали 2,
на головке которой закреплена на цементно-песчаном
составе оцинкованная шапка 1
из ковкого чугуна. Во внутренней полости
подвесного изолятора закрепляется
оцинкованный стальной стержень 3.
Тарельчатые подвесные изоляторы
соединяются в гирлянды, обеспечивающие
шарнирную связь провода с опорой линии
электропередачи.
|
Рис.

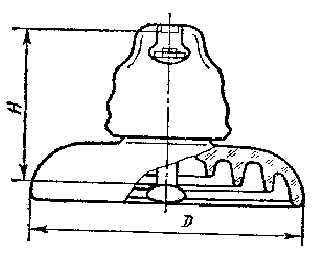

9. Подвесной фарфоровый изолятор ПФ70-В,
ПФ160-А,
ПФ210-А. |

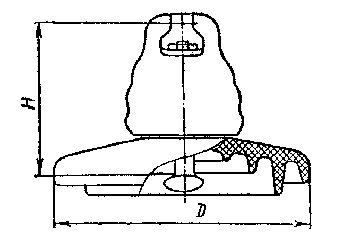

Рис. 10. Подвесной стеклянный изолятор ПС70-Д, ПС120-А, ПС160-Б, ПС300-Б. |
На
рис. 11, 12 показаны конструкции грязестойких
подвесных изоляторов для районов с
загрязненной атмосферой. На фарфоровой
детали они имеют выступающие ребра (крылья),
увеличивающие длину утечки тока по их
поверхности. В обозначениях типов
изоляторов буквы и цифры означают: П –
подвесной; Ф – фарфоровый; С – стеклянный; Г
– для районов с загрязненной атмосферой;
цифра (70, 120 и др.) – минимальная
электромеханическая нагрузка в кН;
последняя буква – вариант конструкции
изолятора.
Рис. 11. Подвесной фарфоровый изолятор грязестойкого исполнения ПФГ70-Б |
Рис. 12. Подвесной стеклянный изолятор грязестойкого исполнения ПСГ70-А и ПСГ120-А |
В табл. 29 приведены основные параметры линейных подвесных изоляторов с изоляционными деталями из электротехнического фарфора или из стекла
Таблица
29. Основные
размеры и характеристики линейных
подвесных изоляторов.
|
Тип
изолятора |
Номер
рисунка |
Основные
размеры |
Материал
|
Электромеханическая
разрушающая нагрузка, кН |
Напряжение,
кВ |
Длина
пути утечки тока, мм |
Отношение
длины пути утечки тока к высоте
изолятора |
Масса,
кг |
||||
|
|
|
H |
D |
пробивное
|
выдерживаемое
под дождем |
Рабочее
по уровню радиопомех |
|
|
|
|||
|
ПФ70-В |
9 |
134 |
270 |
Фарфор |
75 |
130 |
32 |
30 |
355 |
2,65 |
4,8 |
|
|
ПФГ70-Б |
11 |
120 |
270 |
-//- |
70 |
130 |
40 |
28 |
375 |
3 |
5 |
|
|
ПФ160-А |
9 |
173 |
280 |
-//- |
160 |
135 |
40 |
40 |
385 |
2,15 |
8,7 |
|
|
ПФ210-А |
9 |
194 |
350 |
-//- |
200 |
140 |
44 |
40 |
420 |
2,16 |
12,85 |
|
|
ПС70-Д |
10 |
130 |
255 |
Стекло |
60 |
130 |
30 |
28 |
295 |
2,2 |
3,4 |
|
|
ПС120-А |
10 |
145 |
260 |
-//- |
120 |
130 |
45 |
35 |
325 |
2,2 |
5,7 |
|
|
ПС160-Б |
10 |
170 |
280 |
-//- |
170 |
130 |
35 |
40 |
390 |
2,25 |
7,8 |
|
|
ПС300-Б |
10 |
185 |
320 |
-//- |
300 |
130 |
45 |
40 |
418 |
2,2 |
11,5 |
|
|
ПСГ70-А |
12 |
130 |
270 |
-//- |
70 |
130 |
40 |
30 |
400 |
3 |
5,2 |
|
|
ПСГ120
|
12 |
137 |
300 |
-//- |
120 |
130 |
48 |
35 |
425 |
3 |
7,3 |
|
