Опорные изоляторы (рис. 13-16) служат для изоляции и поддержания шин контактных деталей в распределительных устройствах и в электрических аппаратах (разъединители и др.) высокого напряжения.

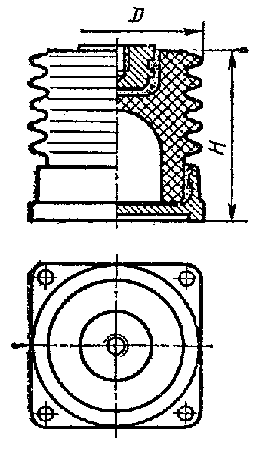

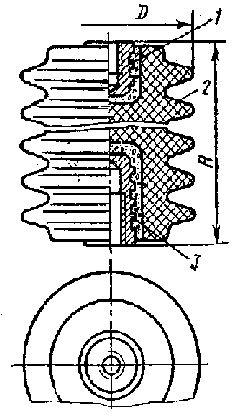

Опорные изоляторы с наружной заделкой арматуры снабжаются металлическими фланцами 3 для закрепления их на стенах или на металлических основаниях электрических аппаратах. На головке фарфоровой детали 2 закрепляют металлический колпак 1, на котором располагают шину или другие токоведущие части, изолируемые от земли (рис. 14, 16). В других конструкциях опорных изоляторов с внутренней заделкой арматуры фланец и колпак отсутствуют. В этих изоляторах в специальных углублениях фарфоровой детали 2 закрепляются фасонные вкладыши 1 и 3 с резьбовыми отверстиями (рис. 13, 14). С помощью нижнего вкладыша опорный изолятор крепят на стене или металлическом основании электрического аппарата. На верхнем вкладыше закрепляется шина или другая токоведущая деталь. Металлическая арматура закрепляется на фарфоровых деталях изоляторов с помощью цементно-песчаного состава. Опорные изоляторы могут работать в интервале температур от -45 до +40°С. Опорные изоляторы выпускаются на напряжения 6, 10, 20 и 35 кВ. В обозначениях типов опорных изоляторов буквы и цифры означают: И – изолятор; О – опорный; Р – ребристый; КВ – с нижним фланцем квадратной формы; КР – с нижним фланцем круглой формы; первая цифра – минимальное разрушающее усилие на изгиб, даН (кгс). В табл. 30 приведены основные размеры и параметры опорных изоляторов для внутренних установок.

Таблица 30. Основные размеры и характеристики опорных фарфоровых изоляторов для внутренних установок.

Тип изолятора	Номер рисунка	Номинальное напряжение, кВ	Основные размеры, мм		Разрушающее усилие, кН	Масса, кг	Форма фланца
			H	D
ИОР-6-375	13	6	100	120	3,75	1,12	С внутренней арматурой
ИОР-6-750	13	6	100	140	7,5	1,6	-//-
ИОР-10-375	13	10	120	120	3,75	1,5	-//-
ИОР-10-750	13	10	120	140	7,5	2,6	-//-
ИОР-10-1250	13	10	130	184	12,5	4	-//-
ИОРкв-10-2000	14	10	192	190	20	11,6	С нижним фланцем

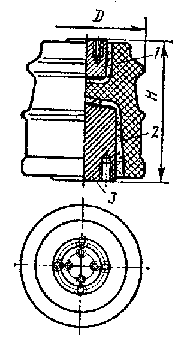

ИО-10-750	15	10	120	102	7,5	2,1	С внутренней арматурой
ИО-10-2000	15	10	134	160	20	6,3	-//-
ИО-10-3000	15	10	154	180	30	8,1	-//-
ИОР-20-375	13	20	212	176	3,75	5	-//-
ИОР-20-750	13	20	160	160	7,5	6,5	-//-
ИОРкв-20-1250	14	20	262	180	12,5	14,8	С нижним фланцем
ИОРкв-20-2000	14	20	262	192	20	16,1	-//-
ИО-20-375	15	20	210	110	3,75	4,2	С внутренней арматурой
ИО-20-750	15	20	212	176	7,5	6,8	-//-
ИО-20-3000	15	20	206	186	30	13	-//-
ИОР-35-375	13	35	342	198	3,75	10	-//-
ИОР-35-750	13	35	342	218	7,5	10	-//-
ИО-35-375	15	35	372	110	3,75	7,1	-//-
ИО-35-750	15	35	372	118	7,5	8,2	-//-
ИОРкв-35-1250	14	35	392	187	12,5	14	С нижним фланцем
ИОРкв-35-2000	14	35	392	210	20	16	-//-

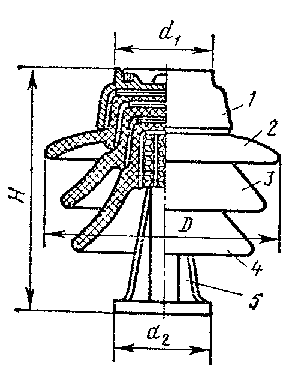

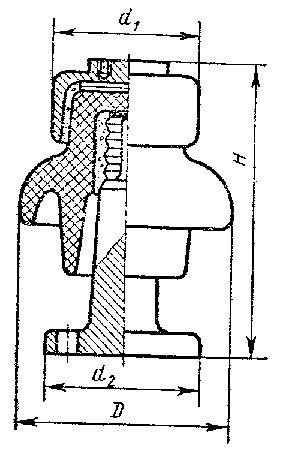

Опорные штыревые изоляторы изготовляют из фарфора и из стекла*(*Изоляторы на номинальное напряжение 35 кВ изготовляют только из фарфора). В обозначениях типов опорных штыревых изоляторов буквы и цифры означают: О – опорный; Н – наружной установки; Ш – штыревой; первая цифра – номинальное напряжение (кВ); вторая цифра – минимальная разрушающая нагрузка на изгиб, даН (кгс). У стеклянных изоляторов после второй цифры ставится буква С. Опорные штыревые изоляторы представлены на рис. 17 и 18.

На напряжения 110 и 220 кВ опорные штыревые изоляторы собирают в колонки.

В табл. 31 приведены основные размеры и характеристики опорных штыревых изоляторов.

Опорные стержневые изоляторы (рис. 19-24) представляют собой сплошные фарфоровые стержни с выступающими ребрами.

На торцевых частях изоляторов закреплены чугунные колпаки с нарезными отверстиями для соединения изоляторов в колонки и для крепления их на аппаратах и в распределительных устройствах. Эти изоляторы потребляют меньше металлов в сравнении с опорными штыревыми изоляторами. В обозначениях типов опорных стержневых изоляторах буквы и цифры означают: О – опорный; Н – наружной установки; С – стержневой; первая цифра – номинальное напряжение, кВ; вторая цифра – минимальная разрушающая нагрузка на изгиб, даН (кгс). Опорные штыревые и опорные стержневые изоляторы могут работать при температурах от –60 до +50°С. Основные размеры и характеристики опорных стержневых изоляторов представлены в табл. 32.

Таблица 31. Основные размеры и характеристики опорных штыревых изоляторов

* Точное изображение этих изоляторов отличается от представленных на рис. 17 и 18 несущественными деталями.

Рис. 22. Опорный стержневой изолятор ОНС-20-500; ОНС-20-2000; ОНС-35-500; ИОСУ-35-500

Таблица 32. Основные размеры и характеристики опорных стержневых фарфоровых изоляторов.

Тип изолятора	Номер рисунка	Основные размеры				Материал	Номинальное напряжение, кВ	Разрушающая нагрузка на изгиб, кН	Длина пути утечки тока, мм	Масса, кг
		Н	D	d1	d2
ОНШ-6-300	17	170	140	100	106	Фарфор	6	3,675	190	2,5
ОНШ-6-3000*	17	170	140	100	106	Стекло	6	3,43	190	2,4
ОНШ-10-500	17	190	160	100	106	Фарфор	10	4,9	225	2,7
ОНШ-10-5000*	17	190	185	145	150	Стекло	10	4,9	225	1,4
ОНШ-35-1000	18	400	370	170	170	Фарфор	35	9,8	690	12,1
ОНШ-35-2000*	18	400	460	175	175	-//-	35	19,6	860	14,4

Тип изолятора	Номер рисунка	Номинальное напряжение, кВ	Основные размеры				Минимальная разрушающая нагрузка на изгиб, даН	Масса, кг	Форма фланца
			H	D	A	B

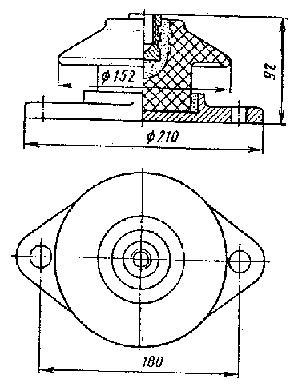

ИО-3-600	19	3	92	152	180	210	600	4,3	Овальная

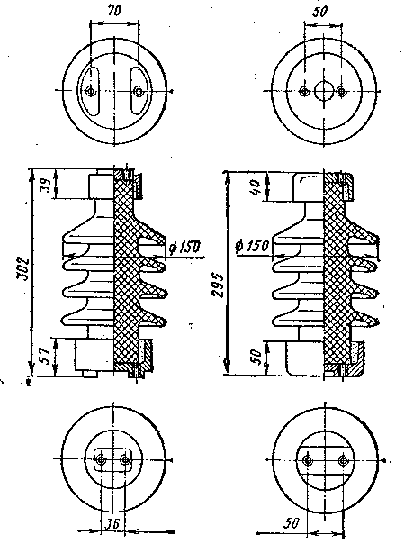

ОНСУ-10-300	20	10	302	150	-	-	350	8,9	Круглая

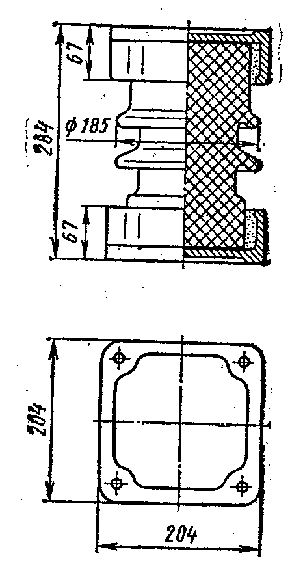

КО-10	21	10	284	185	160	204	2000	26	Квадратная
ОНС-20-500	22	20	315	150	140	180	500	9	Круглая
ОНС-20-2000	22	20	355	200	160	204	2000	16	Квадратная
ИОС-35-500	22	35	440	175	140	180	500	34,4	Круглая
ИОСУ-35-500	22	35	570	214	140	180	500	43,5	Квадратная
ОНВП-35-1000	23	35	400	230	155	190	1000	39	Круглая

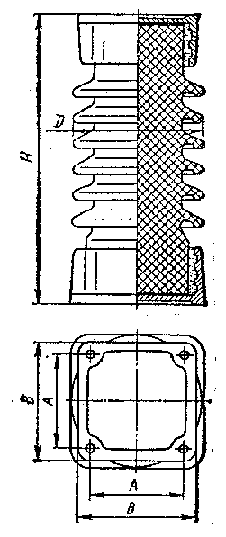

ОНС-35-1500	24	35	500	225	160	204	1500	61	Квадратная
ОНС-35-2000	24	35	500	225	160	204	2000	71	-//-
ОНСУ-40-1000	24	40	500	230	160	204	1000	83,2	-//-
ИОС-110-400	24	110	1050	220	160	204	400	106	Квадратная
ИОС-110-600	24	110	1100	225	160	204	600	94,3	-//-
КО-110-1250	24	110	1100	230	180	220	1250	83,2	-//-
КО-110-1500	24	110	1100	245	194	234	1500	106	-//-
КО-110-2000	24	110	1100	245	194	234	2000	106	-//-
ОНС-110-1600	24	110	1100	230	180	220	1600	94,3	-//-
ОНС-110-2000	24	110	1100	230	180	220	2000	94,3	-//-
